Introduzione
QCAD supporta un set fisso di spessori di linea. Gli spessori di linea disponibili potrebbero sembrare arbitrari ma sono definiti nello standard DXF/DWG. Potendone aggiungere altri, la personalizzazione degli spessori di linea in QCAD eliminerebbe la compatibilità con ogni altro software CAD compatibile con DXF/DWG.
Esiste comunque la possibilità di superare questa limitazione: personalizzare le larghezze del segmento per le polilinee. Per utilizzare questa funzione, assicurati che la tua entità sia una polilinea. La maggior parte delle entità possono essere convertite in polilinee, usando ad esempio Disegna > Polilinea > Polilinea da segmenti per linee o archi o usando Modifica > Esplodi per spline o ellissi.
Larghezza universale di una polilinea

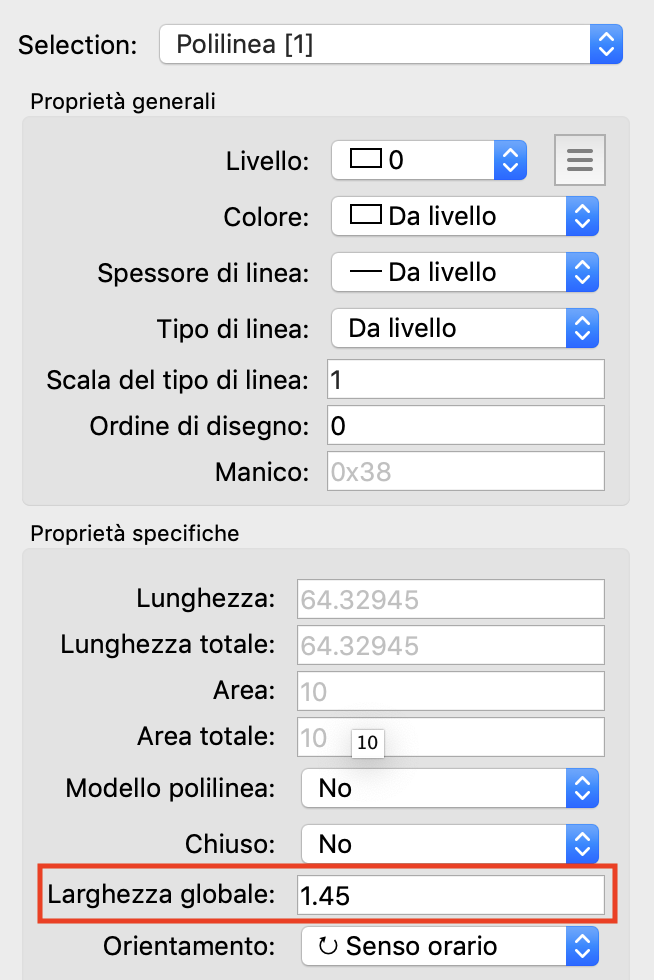

Puoi selezionare una o più polilinee ed usare il "property editor" (editor delle proprietà) (Vista > Editor di proprietà) per attribuire ogni tipo di personalizzazione allo spessore di linea (global width):
Larghezze per segmento

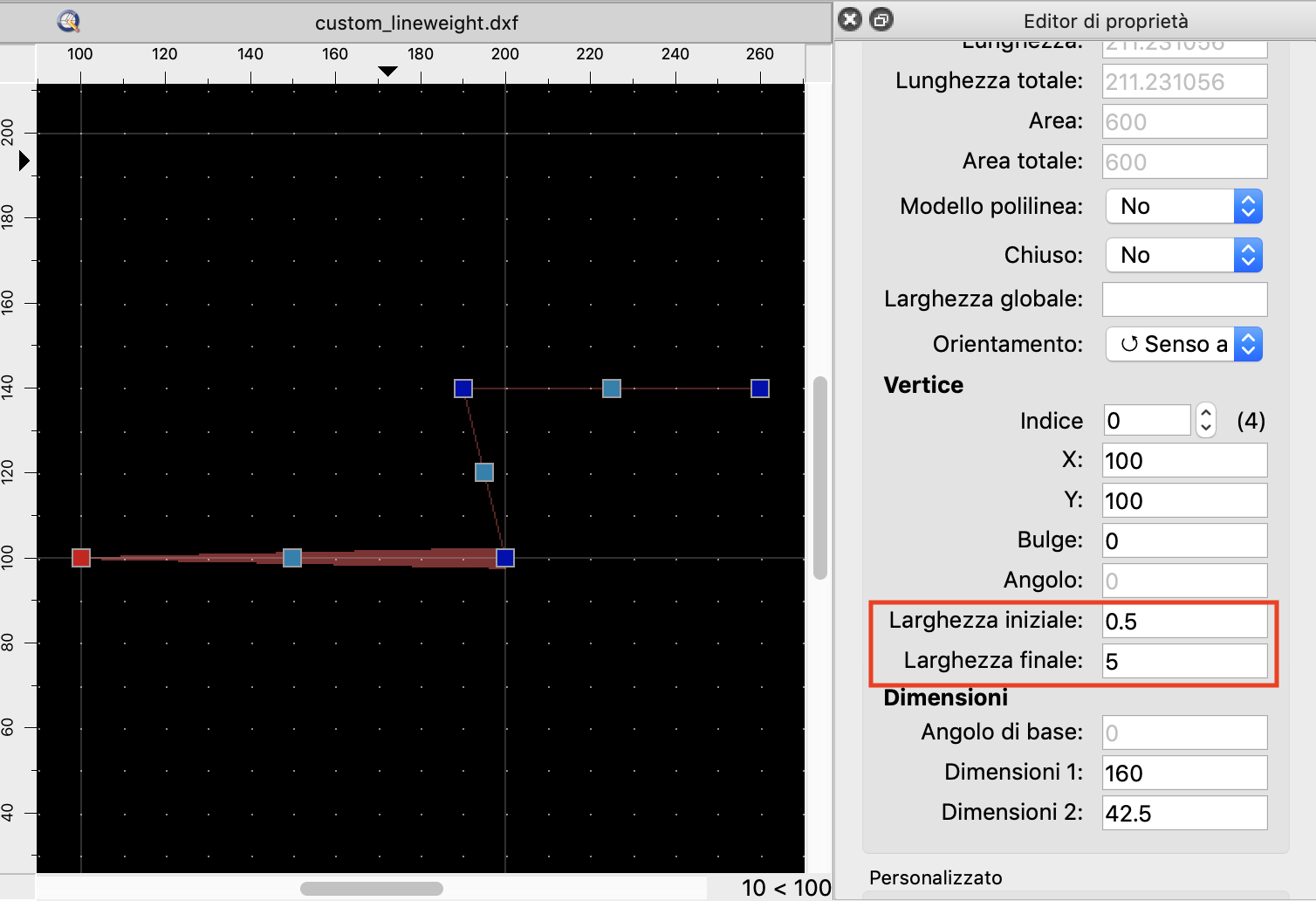

In alternativa, si possono attribuire personalizzazioni agli spessori di linea all’inizio o alla fine di un segmento individuale della polilinea (proprietà Larghezza iniziale e Larghezza finale). In questo esempio, la larghezza iniziale del primo segmento era 0.5 e quella finale 5:

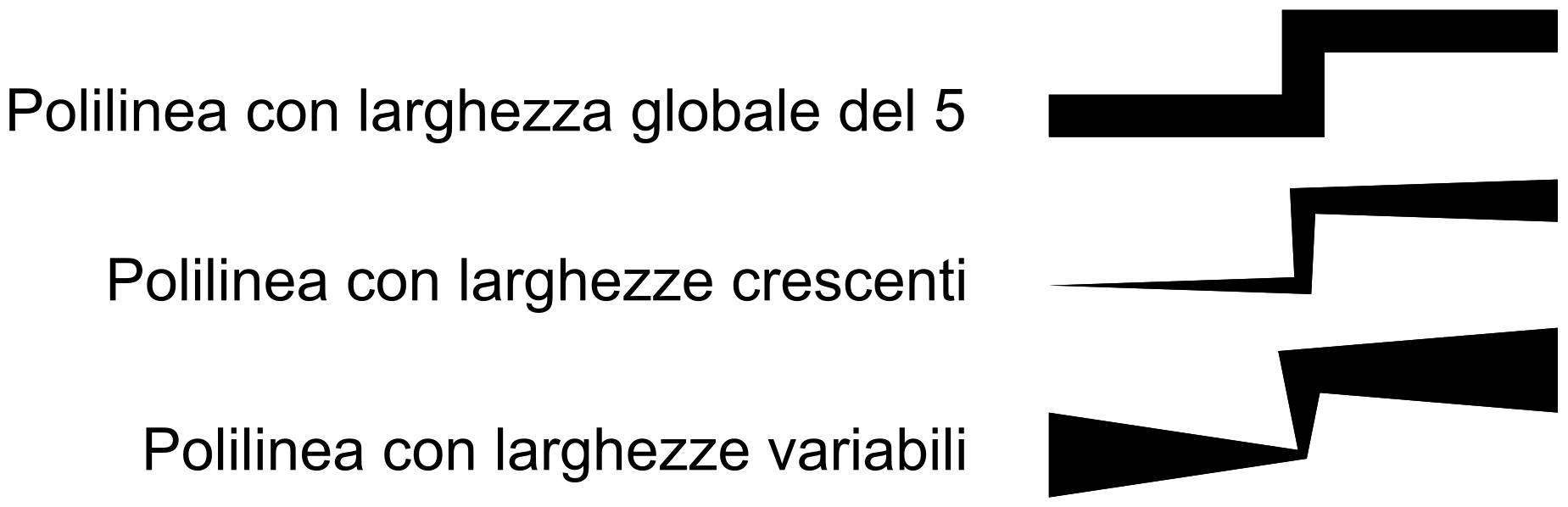

Esempi
