Introduction
Il existe des situations dans lesquelles les positions existantes d'un dessin doivent être utilisées comme base pour une nouvelle opération. Les positions peuvent par exemple être définies comme des points ou d'autres entités à ces positions. Les positions ne sont pas de forme ou de modèle régulier, mais des coordonnées arbitraires, peut-être mesurées à partir d'une situation existante.
Exemple

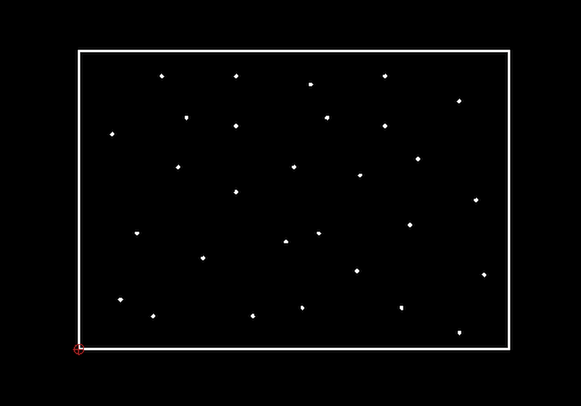

Pour les besoins de cet exemple, supposons que les points montrés dans cet exemple sont de telles positions et nous voulons ajouter un numéro unique à chaque point.
Pour cet exemple, nous ajoutons une étiquette de texte avec un compteur à chaque position d'un point. Cependant, nous pourrions aussi ajouter un cercle autour de chaque point ou coller le presse-papiers à chaque endroit d'un point.
Plutôt que de cliquer sur chaque point individuellement, QCAD peut enregistrer (stocker) ces positions et les rejouer ou les réutiliser pour un autre outil. Il peut s'agir de n'importe quel outil qui attend des coordonnées en entrée, par exemple un outil pour dessiner des points, des lignes ou des cercles avec un rayon donné, coller le presse-papiers, ajouter du texte, insérer un bloc, etc.
Étape 1 : Sélection des postes

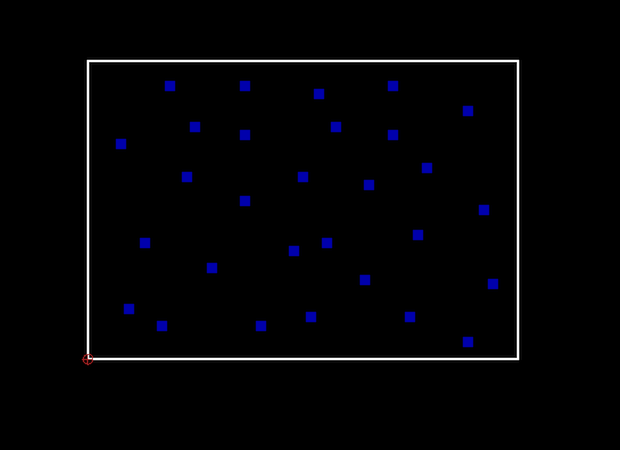

Tout d'abord, sélectionnez toutes les entités qui définissent les positions avec lesquelles vous voulez travailler. Ici, nous sélectionnons les points :
Etape 2 : Mémoriser les positions
Choisissez Divers > Information > Stocker les positions pour stocker les positions des entités sélectionnées. Les positions sont enregistrées dans l'ordre de dessin / affichage.
Pour les points, la coordonnée du point est mémorisée. Pour les lignes, le point de départ de chaque ligne. Pour les polylignes, chaque sommet. Pour les cannelures, chaque point d'ajustement ou point de contrôle.
Etape 3 : Démarrer l'outil pour utiliser les positions
Ensuite, démarrez l'outil pour lequel vous souhaitez utiliser les positions. Dans cet exemple, nous ajoutons un compteur à chaque point dans l'ordre de dessin à l'aide de Divers > Dessiner > Compteur.
Etape 4 : Utilisation des positions stockées

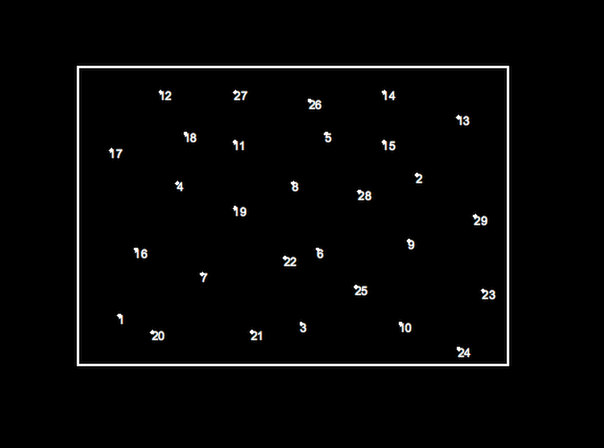

Au lieu de cliquer sur chaque point maintenant, nous pouvons simplement choisir Divers > Information > Utiliser les positions et QCAD "clique" chaque position stockée pour nous :
Autres exemples d'utilisation
- Refactoriser dessins avec de nombreux modèles répétés en vrac d'entités pour utiliser des références de blocs.
Par exemple, remplacer tous les cercles identiques par une référence de bloc d'un bloc contenant un cercle. Tous les cercles peuvent alors être changés en une seule fois en changeant ce bloc. - Collage d'entités à chaque sommet d'une polyligne.
- Dessiner une entité point à chaque point de contrôle d'une spline.
- Ajouter des compteurs aux entités / sommets.
- Création de polylignes basées sur des points ou des centres de cercles.
- Remplacer les points par des cercles.
- etc.
