QCad 用户手册

26. 图像(位图)

CAD 工具栏:

菜单:

画图 - 图像

指令:


选项工具栏:

说明:

在图样中插入点阵图像(位图)。
注意,存盘时所创建的 DXF 文件仅包含图像文件的关联。推荐把图像数据和 DXF 数据存在同一目录下。
支持 PNG 格式的透明背景色。
注意,大图像会严重减慢图样的显示。不推荐用 QCad 旋转大图像。 您可以把您的图像在一个位图编辑程序里旋转后再插入 QCad。
通常可把图像设在图样的背后。为此请参见“修改”-“置后”功能。

操作:

  1. 选择要插入的图像文件。
  2. 在选项工具栏里输入比例因数。一个 1.0 的因数的意思是图像的一个像素 对应图样里的一个单位。
  3. 在选项工具栏里输入旋转角。注意,旋转的图像会严重减慢 QCad 的图像建造。 无论如何更经济的方法是把图像在一个图像编辑程序里旋转后再插入 QCad。
  4. 确定图像的左下角的位置。

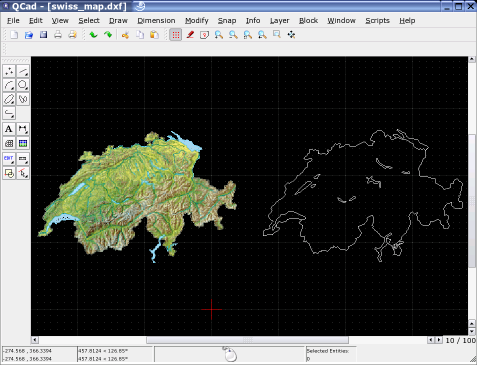

图 47:经常把图像作为背景插入一个图样来手工矢量化位图
