QCad 用户手册

25. 阴影和填充

CAD 工具栏:

菜单:

画图 - 图案填充

指令:

hatch

说明:

用阴影图案或颜色填充被线和圆弧完全封闭的面。

操作:

  1. 准备一个包围平面的对象，即绘制一个完全封闭的轮廓。这个轮廓必须如此 封闭，以至于象图 44 的右侧的描绘所显示那样一个对象紧贴着另一个。
  2. 开启阴阴影功能。
  3. 选择要设阴影或要填充的轮廓。注意，必须同时选择轮廓内的孤岛，使其不被 阴影或填充穿过(图 45)。
  4. 点击 CAD 工具栏的右箭头进行下一步。
  5. 出现阴影选项对话框(图 46)。选择阴影图案、图案的缩放比例和旋转角度。 当您想用颜色填充代代替阴影，启动“实体填充”。
  6. 点击“OK”创建阴影。由于轮廓的复杂性和图案的缩放比例参数，创建阴影得花些时间。


图 44: 要设阴影的平面的准备


图 45: 必须选择孤岛使其不被阴影穿越

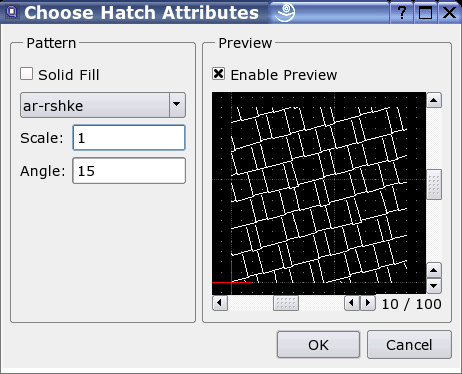

图 46: 阴影图案选项
