Руководство пользователя QCad

41. Миграция из QCad 1

Эта глава показывает известные проблемы, возникающие при миграции с QCad 1 на QCad 2 и должна помочь тем, кто изменяет чертежи с QCad 1 на QCad 2.

41.1. Совместимость с DXF

Когда вы открываете чертежи формата DXF, выполненные в QCad 1, вы можете обнаружить проблемы с размерами, штриховками и текстами. Это происходит потому, что формат DXF, создаваемый QCad 1, не совместим на 100% со стандартом. Вы можете импортировать DXF-чертежи из QCad 1 изменением открываемых форматов файлов в диалоге "Открытие файла" File -> Open на 'QCad 1.x file (*.dxf *.DXF)' как показано на Figure 150.


Figure 150: Открытие чертежей QCad 1.

Скруглённые тексты не поддерживаются более в QCad 2 для лучшей совместимости с другими программами. Вы можете импортировать скруглённые тексты разбиением их на отдельные элементы в QCad 1.

41.2. Управление слоями

Изменение атрибутов слоёв в QCad 1 не имело эффекта на уже созданные примитивы. В QCad 2, изменение атрибутов слоя может также изменить атрибуты всех примитивов, которые находятся на этом слое и имеют атрибуты, установленные "По слою" "ByLayer".

Во время миграции с QCad 1 на QCad 2 вы можете обнаружить, что атрибуты примитивов в старых чертежах уже не подходят. Обычно рекомендуется устанавливать все атрибуты "По слою" "ByLayer". Чтобы сделать это, выберите Attributes ("Атрибуты") из меню Modify ("Редактирование"). Затем выберите все примитивы и нажмите кнопку "Continue" ("Продолжить"). В диалоге смените все атрибуты на "By Layer" как это показано на Figure 151.

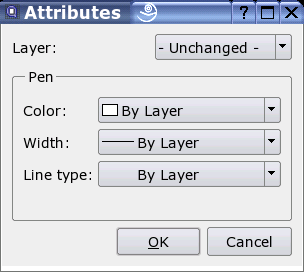

Figure 151: Изменение всех атрибутов а "По слою" "By Layer".
