Руководство пользователя QCad
Menu:
Draw -> Text
Command:
text
Description:
Используйте этот инструмент для создания одноcтрочных и многострочных текстов.
Procedure:

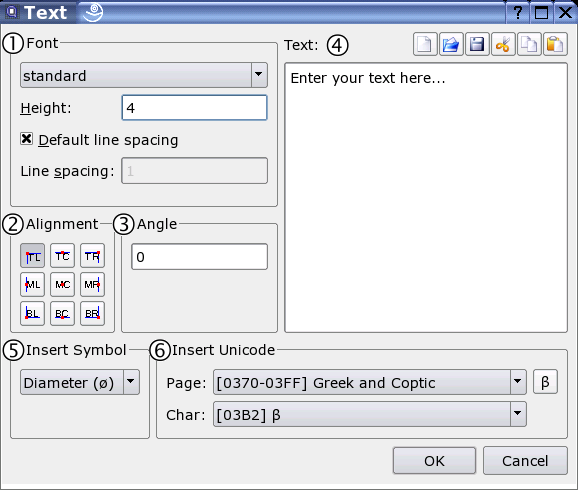

Сразу после запуска инструмента, появляется диалог создания текстов, в котором вы можете выбрать шрифт и ввести текст, который хотите создать, Figure 34.
Выберите имя шрифта и его свойства в верхнем левом углу диалога Figure 34/1. Для полного листа доступных шрифтов смотрите главу 36 "Шрифты". В поле 'Height' введите высоту текста в единицах вашего чертежа. Чтобы выбрать нормальный межстрочный интервал, кликнете по 'Default line spacing'. Вы можете увеличить или уменьшить межстрочный интервал, если уберёте это условие и введёте значение в поле 'Line spacing'. Введённое значение зависит от множителя по умолчанию (1.0). Возможные значения ранжируются от 0.25 до 4.00. Значения вне этого диапазона возможны, но мешают совместимости с другими CAD-программами, например, с AutoCAD.
Выберите выравнивание текста Figure 34/2.
Введите угол для текста Figure 34/3. Обычный горизонтальный текст имеет угол в ноль градусов.
Введите текст, который вы хотите создать в большом текстовом поле Figure 34/4. Вы можете также использовать значки над этим текстовым полем чтобы загрузить тексты из файлов, сохранить тексты, которые вы уже ввели, или вставить тексты из буфера обмена операционной системы. Чтобы ввести специальные символы, недоступные с клавиатуры, вы можете использовать меню слева внизу окна диалога Figure 34/5. Просто выберите символ из списка и он будет помещён в текущую позицию курсора в текстовом поле. Если список символов не содержит нужного символа, используйте меню внизу справа для выбора любого символа из набора unicode Figure 34/6. Заметьте, что выбранный шрифт может не содержать символов, которые вы вставляете. В этом случае символы не будут отображены в чертеже. Для вставки символа unicode выберите страницу “unicode” в первом меню и выберите символ из второго меню. Теперь кликните по кнопке справа для вставки символа в текущую позицию курсора.
Кликните 'OK' чтобы выйти из диалога создания текстов.
Используйте курсор чтобы указать положение текста или ввести координаты в командной строке.
Пользователи часто нуждаются в создании нескольких похожих текстов. Для этого инструмент создания текстов не исчезает после создания первого текстового примитива. Вы можете изменить текст и угол текста в панели опций и создать другие тексты с подобными настройками.
Кликните правой кнопкой мыши или нажмите Escape чтобы остановить инструмент создания текстов.
Figure 34: Диалог создания чертежа.
Иногда может быть полезным вложить две небольших текстовых линии - одна над другой - в текст (например, допуски). Существует специальная последовательность символов, позволяющая сделать это. Например, последовательность '10\S+0.05\-0.05; Millimeter' создаст символы допусков, как показано на Figure 35.
Figure 35:Текст, созданный строкой '10\S+0.05\-0.05; Millimeter'.
|
|
