16 Módosítások

A módosítás eszköztára segít a létrehozott elemek tulajdonságainak változtatásában. Ebben a fejezetben rövid áttekintést kap a QCad módosítási lehetőségeiről (51 ábra).

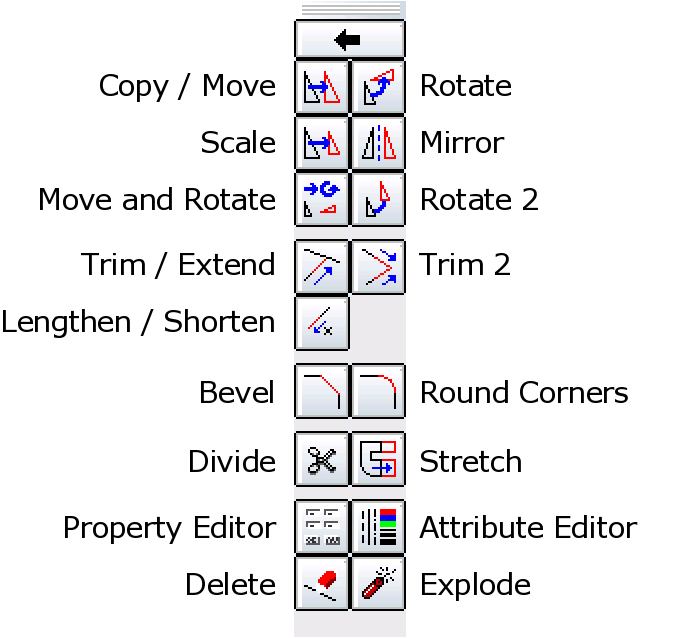

Ábra 51: A módosítás eszköztára.

Mozgatás

CAD eszköztár:

Menü:

Módosítás - Mozgatás

Gyorsbillentyű:

mz

Leírása:

Áthelyezi vagy -másolja a kijelölt elemeket. Többszörös másolatokat is léterhozhat ezzel az eszközzel.

Eljárás:

1. A mozgatás kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg a referencia pontot egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. Jelölje meg a cél pozícióját. Amennyiben az elemeket pl. 50 egységgel jobbra akarja mozgatni, gépelje be a @50,0 utasítást a parancssorba.
5. A megjelenő ablakban (52 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja az elemeket. Végül a "Többszörös másolatok" számának megadásával egy művelettel több példányban létrehozható az elem. Vegye figyelembe, hogy a '9' érték begépelésével 9 másolat jön létre és egy marad az eredei helyén - tehát 10 példányban lesz jelen. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.
6. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

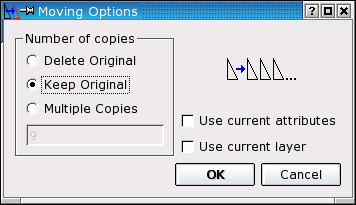

Ábra 52: Mozgatás beállításának ablaka.

Forgatás

CAD eszköztár:

Menü:

Módosítás - Forgatás

Gyorsbillentyű:

fo

Leírása:

A kiválasztott középpont körül a megadott szögben elforgatja a kijelölt elemeket. Többszörös példányok is készíthetőek egy lépésben.

Eljárás:

1. A forgatás kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg a forgatás középpontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. A megjelenő ablakban (53 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja és elforgatja a kijelölt elemeket. A "Többszörös másolatok" számának megadásával egy művelettel több elforgatott másolat is létrehozható. Vegye figyelembe, hogy a '9' érték begépelésével 9 másolat jön létre és egy marad az eredeti helyén - tehát 10 példányban lesz jelen. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.
5. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

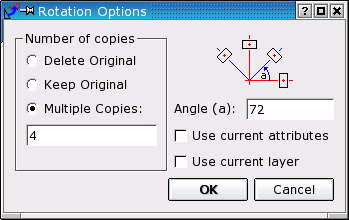

Ábra 53:  Elforgatás beállításának ablaka.

Átméretezés

CAD eszköztár:

Menü:

Módosítás - Átméretezés

Gyorsbillentyű:

sk (skálázás)

Leírása:

A választott faktorral és középponttal átméretezi a kijelölt elemeket. Többszörös példányok is készíthetőek egy lépésben.

Eljárás:

1. Az átméretezés kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg az átméretezés középpontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. A megjelenő ablakban (54 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja és átméretezi a kijelölt elemeket. A "Többszörös másolatok" számának megadásával egy művelettel több koncentrikus másolat is létrehozható. Vegye figyelembe, hogy a '9' érték begépelésével 9 másolat jön létre és egy marad az eredeti helyén - tehát 10 példányban lesz jelen. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.

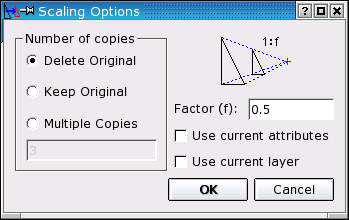

Ábra 54:  Átméretezés beállításának ablaka.

1. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

Tükrözés

CAD eszköztár:

Menü:

Módosítás - Tükrözés

Gyorsbillentyű:

tu

Leírása:

A megadott tengely felhasználásával tükrözi az elemeket.

Eljárás:

1. A tükrözés kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg a tükrözés tengelyének egyik pontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. Adja meg a tengely másik pontját.
5. A megjelenő ablakban (55 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja a kijelölt elemeket. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.
6. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

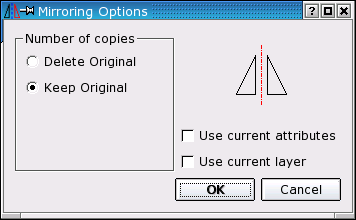

Ábra 55:  Tükrözés beállításának ablaka.

Mozgatás és forgatás

CAD eszköztár:

Menü:

Módosítás - Mozgatás és forgatás

Leírása:

Egyszerre másolja és forgatja a kjelölt elemeket. Többszörös példányok is készíthetőek egy lépésben.

Eljárás:

1. A mozgatás és forgatás kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg a forgatás szögét a beállítás eszköztáron, vagy a szog , sz utasítások begépelésével a parancssorba.
4. Jelölje ki a referencia pontot egérrel, vagy gépelje be annak koordinátáit a parancssorba.
5. Válassza ki a célt. Adott egységgel történő mozgatáshoz, pl. 50 egységgel jobbra, írja be a relatív koordinátákat a parancssorba: @50,0 . A 56 ábrán két referencia pont látható. A példa forgatási szöge 15 fok, a másolatok száma 4. Végezetül a teljes elforgatás szöge 60 fok.
6. A megjelenő ablakban (59 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja a kijelölt elemeket. A "Többszörös másolatok" számának megadásával egy művelettel több koncentrikus másolat is létrehozható. Vegye figyelembe, hogy a '9' érték begépelésével 9 másolat jön létre és egy marad az eredeti helyén - tehát 10 példányban lesz jelen. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.
7. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

Ábra 56:  Mozgatás és forgatás referencia (4) és cél (5) pontjai.

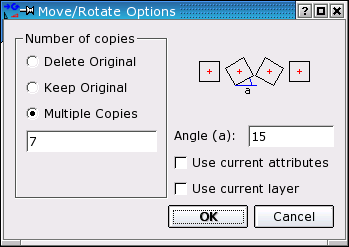

Ábra 57:  Mozgatás és forgatás beállítás ablaka.

Többszörös forgatás (2 középpont körül)

CAD eszköztár:

Menü:

Módosítás - Többszörös forgatás

Leírása:

Az elemeket két középpont körül forgatja. Ezzel az eszközzel többszörös másolatokat is készíthet. Akkor használja, ha úgy akarja elforgatni az elemet egy középpont körül, hogy önmaga nem fordul el.

Eljárás:

1. A többszörös forgatás kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. Adja meg az elforgatás középpontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. Adja meg az elemek saját forgási középpontját is. A második középpont a művelet során az elemekkel együtt mozog (58 ábra).
5. A megjelenő ablakban (57 ábra) az "Eredeti törlése" kiválasztásával mozgatja, az "Eredeti meghagyása" másolja a kijelölt elemeket. A "Többszörös másolatok" számának megadásával egy művelettel több koncentrikus másolat is létrehozható. Vegye figyelembe, hogy a '9' érték begépelésével 9 másolat jön létre és egy marad az eredeti helyén - tehát 10 példányban lesz jelen. A másolatok öröklik a kijelölt elemek minden tulajdonságát (fólia, szín, vonaltípus). Ezen változtathat az "Aktuális tulajdonságokkal" vagy az "Aktuális fóliára" kiválasztásával.
6. Kattintson az OK gombra a művelet elvégzéséhez. A művvelet befejezése után a kijelölések automatikusan megszűnnek.

Ábra 58: Két középpont - abszolút (3) és relatív (4) - körüli forgatás.

Ábra 59: A többszörös forgatás beállítás ablaka.

Metszés / Kiterjesztés

CAD eszköztár:

Menü:

Módosítás - Metszés

Gyorsbillentyű:

lv (levágás), xt (extend = kiterjesztés)

Leírása:

Úgy változtatja meg a vonal, vagy ív hosszát, hogy az érintkezzen egy másik kijelölt elemmel (60 ábra).

Ábra 60: A bal oldali egyenes könnyen méretre vágható (az ívig).

Eljárás:

1. Válassza ki a határ elemet, ameddig a metszendő elemeket meg kell hosszabbítani, vagy levágni.
2. Jelölje ki a módosítandó elemeket. Előfordul, hogy több módon is elvégezhető a művelet. A 60 ábrán a szakasz felső részének meghagyásához a kijelölés során arra kell kattintani. Minden esetben a megmaradó részen kell kijelölni az elemeket.
3. Az egér jobb gombja, vagy az Esc billentyű segítségével fejezheti be a műveletet.

Két elem metszése

CAD eszköztár:

Menü:

Módosítás - Két elem metszése

Gyorsbillentyű:

tl (többszörös levágás)

Leírása:

Két kijelölt egyenes, vagy körív elem hosszát úgy változtatja meg, hogy azok a metszéspontig érjenek (61 ábra).

Ábra 61: Több elem egyidejű levágásávál sarok képezhető.

Eljárás:

1. Válassza ki az első elemet.
2. Válassza ki a második elemet.
3. Az egér jobb gombja, vagy az Esc billentyű segítségével fejezheti be a műveletet.

Hosszabbítás

CAD eszköztár:

Menü:

Módosítás - Hosszabbítás

Beállítások eszköztár

Leírása:

Ezzel az eszközzel hosszabbíthat és rövidíthet is elemeket azok határoló éleinek megadása nélkül, a választott mértékben.

Ábra 62: Adott mérettel történő változtatás.

Eljárás:

1. Adja meg a kívánt hosszabbítás (pozitív értékek) vagy rövidítés (negatív értékek) mértékét a beállítások eszköztáron, vagy gépelje azt be közvetlenül a parancssorba. Például az '5' érték meghosszabbítja a kijelölt elemet 5 egységgel (a rajz beállított mértékegységével).
2. Válassza ki az elemeket, közel a módosítandó végükhöz.
3. Az egér jobb gombja, vagy az Esc billentyű segítségével fejezheti be a műveletet.

Letörés

CAD eszköztár:

Menü:

Módosítás - Letörés

Gyorsbillentyű:

lt

Beállítások eszköztár:

Leírása:

Letöri a körvonal kijelölt sarkát. Kiválasztahtja, hogy az élek módosításával a letörés legyen a körvonal vége.

Ábra 63:  Letörés vágással.

Eljárás:

1. Adja meg a sarok két elemén a letörés mértékét (a metszésponttól mért távolság) az eszköztáron, vagy gépelje be a parancssorba a hossz1 és hossz2 utasításokkal.
2. A 'Vágás' bejelölésével a metszéspont és a letörés közötti részek automatikusan törlődnek, egyébként nem változnak a sarok elemei.
3. Válassza ki az első elemet (egyenest, vagy ívet).
4. Válassza ki a második elemet.

Lekerekítés

CAD eszköztár:

Menü:

Módosítás - Lekerekítés

Beállítások eszköztás:

Leírása:

A körvonal kijelölt sarkát lekerekíti. Kiválaszthatja, hogy az élek módosításával a lekerekítés legyen a körvonal vége.

Ábra 64:  Lekerekítés vágással.

Eljárás:

1. Adja meg a sugár értékét a beállítás eszköztáron, vagy gépelje be a parancssorba a sugar , su utasításokkal.
2. A 'Vágás' bejelölésével a metszéspont és a letörés közötti részek automatikusan törlődnek, egyébként nem változnak a sarok elemei.
3. Válassza ki az első elemet (egyenest, vagy ívet).
4. Válassza ki a második elemet.

Darabolás

CAD eszköztár:

Menü:

Módosítás - Vágás

Leírása:

Két önálló részre vágja a kijelölt elemet.

Eljárás:

1. Válassza ki az elemet.
2. Jelölje ki a vágás pontját az egér segítségével. A vágás pontja általában metszéspont is egyben. Válassza a metszésponthoz igazítást ( im gyorsbillentyű) a könnyebb kijelöléshez.

Nyújtás

CAD eszköztár:

Menü:

Módosítás - Nyújtás

Gyorsbillentyű:

ny

Leírása:

Nyújtja a kijelölt körvonalat.

Ábra 65: Hasznos segítség bonyolult részek méretének változtatásához.

Eljárás:

1. Adja meg a nyújtás területének első sarokpontját.
2. Adja meg a nyújtás területének átellenes sarokpontját.
3. Jelölje ki a referencia pontot egérrel, vagy gépelje be annak koordinátáit a parancssorba.
4. Adja meg a célpontot egérrel (mozgatása közben látható az előnézet), vagy gépelje be annak (relatív) koordinátáit.

Tulajdonságok

CAD eszköztár:

Menü:

Módosítás - Tulajdonságok

Leírása:

A megjelenő ablakban módosíthatja az elem tulajdonságait: geometriai paramétereket, fóliát, színét, vonaltípusát. Elem típusonként eltérő paramétereket kínál fel a program.

Eljárás:

1. Kattintson a módosítani kívánt elemre.

Részletek

CAD eszköztár:

Menü:

Módosítás - Részletek

Leírása:

Az elemek kiválasztott csoportjának tulajdonságait módosíthatja (vonaltípus, szín, stb.).

Eljárás:

1. A tulajdonságok menüpont kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
3. A megjelenő ablakban változtassa meg a tulajdonságokat kívánsága szerint. Például a kék szín kiválasztásával minden kijelölt elem színe kékre változik, miközben a többi paraméterük (fólia, vonaltípus, stb.) változatlan marad.

Elemek törlése

CAD eszköztár:

Menü:

Módosítás - Törlés

Gyorsbillentyű:

to

Leírása:

Törli az elemeket.

Eljárás:

1. A törlés kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.

Csoportok felbontása

CAD eszköztár:

Menü:

Módosítás - Felbontás

Gyorsbillentyű:

ro, rb (robbantás)

Leírása:

A kijelölt blokkokat, poligonokat, szövegeket és sraffozást egyszerű elemekre bontja. A méretezés felbontásakor nyilak és szövegek (összetett elemek), valamint vonalak (méret- és segédvonalak) keletkeznek. A szövegeket ívekre és egyenes szakaszokra bontja.
A rajz minden részletének egyszerű elemekre bontásához kétszer alkalmazza a parancsot az összes elemre.

Eljárás:

1. A felbontás kiválasztása után a kijelölés eszközei jelennek meg a CAD eszköztáron. Jelölje ki a szükséges elemeket.
2. Kattintson a tovább nyílra, vagy üsse le az 'Enter'-t.
