17. Linien

Klicken Sie die Schaltfläche für Linien in der CAD Werkzeugleiste an, um die Werkzeugleiste für Linien anzuzeigen (Abbildung 28).

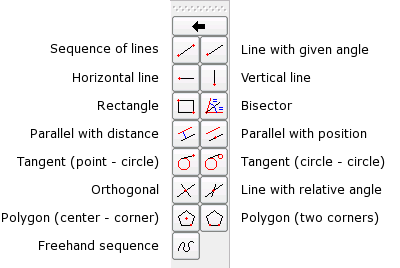

Abbildung 28: Die Werkzeugleiste für die Konstruktion von Linien.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - 2 Punkte

Kommando:

line, ln, l

Optionen Werkzeugleiste:

Beschreibung:

Konstruktion von zusammenhängenden geraden Linien.

Vorgehen:

1. Bestimmen Sie den Startpunkt des ersten Liniensegments mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.
2. Bestimmen Sie den Endpunkt des ersten Liniensegments.
3. Bestimmen Sie die Endpunkte aller zusätzlichen Liniensegmente. Geben Sie c oder close ein oder klicken Sie 'Schliessen' in der Optionen Werkzeugleiste, um die Sequenz zu schliessen. Um ein einzelnes Liniensegment zurückzunehmen, können sie u oder undo eingeben oder die 'Zurück' Schaltfläche klicken.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Winkel

Kommando:

lineangle, la

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert Linien mit bekanntem Winkel. Die Linie muss meist nach der Konstruktion noch auf die richtige Länge getrimmt werden.

1. Geben Sie den Winkel und die Länge der Linie in der Optionen Werkzeugleiste. Sie können das auch über die Kommandozeile erreichen mit dem Kommando: angle, ang oder a um den Winkel zu ändern, beziehungsweise length, len oder l um die Länge zu ändern.
2. Wählen Sie den Referenzpunkt mit dem Sie die Linie platzieren möchten. 'Start' heisst, dass die Linie dort startet wo Sie sie positionieren.
3. Positionieren Sie die Linie mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Horizontal / Vertikal

Kommando:

linehor, lhlinever, lv

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert horizontale (vertikale) Linien. Dieses Werkzeug verhält sich wie das oben beschriebene mit dem Unterschied, dass Sie keinen Winkel eingeben können.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Rechteck

Kommando:

rectangle, rectang, rec

Beschreibung:

Konstruiert Rechtecke schneller als mit dem Linien Werkzeug. Ein Rechteck besteht aus vier Linien.

Vorgehen:

1. Bestimmen Sie die erste Ecke des Rechtecks mit der Maus oder geben Sie eine Koordinate in der Kommandozeile ein.
2. Bestimmen Sie die gegenüberliegende Ecke des Rechtecks mit der Maus oder geben Sie eine Koordinate in der Kommandozeile ein. Um zum Beispiel ein Rechteck mit Seitenlängen 50, 25 zu konstruieren, geben Sie @50,25 ein.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Winkelhalbierende

Kommando:

bisector

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert Winkelhalbierenden zwischen zwei Linien.

Vorgehen:

1. Geben Sie die Länge der Winkelhalbierenden in der Optionen Werkzeugleiste ein. Im zweiten Eingabefeld geben Sie die Anzahl der Winkelteiler ein. Normalerweise ist das '1', aber es können auch mehrere Winkelteiler erstellt werden wie in Abbildung 29 gezeigt. Um die Länge der Linien über die Kommandozeile zu bestimmen, verwenden Sie das Kommando length, len oder l, gefolgt vom Längenmass. Die Anzahl Winkelteiler kann auf gleiche Weise mit dem Kommando number, num oder n, geändert werden.
2. Wählen Sie die erste Linie (Schenkel) der Winkelhalbierenden.
3. Wählen Sie die zweite Linie (Schenkel).

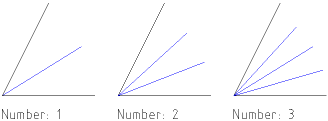

Abbildung 29: Konstruktion von Winkelhalbierenden (bzw. Winkelteilern).

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Parallel

Kommando:

lineparallel, parallel, par, lineoffset, offset, o

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert Parallelen zu Linien oder konzentrische Kreise und Kreisbogen.

Vorgehen:

1. Geben Sie den Abstand der Parallelen vom ursprünglichen Objekt in der Optionen Werkzeugleiste oder in der Kommandozeile ein.
2. Geben Sie die Anzahl Parallelen in die Optionen Werkzeugleiste ein.
3. Wählen Sie mit der Maus das Objekt, zu dem die Parallele konstruiert werden soll. Die Parallele wird auf der Seite des Objektes konstruiert, auf der sich der Mauszeiger befindet beim auswählen des Objektes.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Parallele durch Punkt

Optionen Werkzeugleiste:

Beschreibung:

Mit diesem Werkzeug können Sie Parallelen zu existierenden Linien oder konzentrische Kreise und Kreisbogen konstruieren.

Vorgehen:

1. Geben Sie die Anzahl zu erstellender Objekte in die Optionen Werkzeugleiste ein.
2. Klicken Sie auf das Original-Objekt.
3. Klicken Sie die Position durch welche die erste Parallele oder der erste konzentrische Bogen oder Kreis gehen soll.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Tangente (P,K)

Kommando:

linetangent, tangent, lt

Beschreibung:

Konstruiert eine Tangente von einer Koordinate an einen existierenden Kreis oder Kreisbogen.

Vorgehen:

1. Bestimmen Sie den Startpunkt der Tangente mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.
2. Wählen Sie den Kreis oder Kreisbogen an den Sie die Tangente konstruieren wollen. Normalerweise sind zwei Tangenten möglich. Wenn Sie die Maus bewegen können Sie jeweils eine Vorschau der Tangente sehen, die konstruiert wird, wenn Sie klicken.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Tangente (K,K)

Kommando:

linetangent2, tangent2, lt2

Beschreibung:

Konstruiert eine Tangente von einem Kreisbogen oder Kreis an einen anderen.

Vorgehen:

1. Wählen Sie den ersten Kreis oder Kreisbogen.
2. Wählen Sie den zweiten Kreis oder Kreisbogen. Normalerweise sind vier Tangenten möglich. Wenn Sie die Maus bewegen können Sie jeweils eine Vorschau der Tangente sehen, die konstruiert wird, wenn Sie klicken.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Orthogonal

Kommando:

lineorthogonal, lo

Beschreibung:

Konstruiert eine Linie orthogonal (senkrecht) zu einem anderen Objekt. Das andere Objekt kann eine Linie oder ein Kreis oder Kreisbogen sein.

Vorgehen:

1. Wählen Sie das existierende Objekt.
2. Positionieren Sie die Linie mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Relativer Winkel

Kommando:

linerelangle, lre

Beschreibung:

Konstruiert eine Linie mit einem relativen Winkel zu einem bestehenden Objekt. Das andere Objekt kann eine Linie oder ein Kreis oder Kreisbogen sein.

Vorgehen:

1. Geben Sie den relativen Winkel in der Optionen Werkzeugleiste ein.
2. Wählen Sie das existierende Objekt.
3. Positionieren Sie die Linie mit der Maus oder indem Sie eine Koordinate in die Kommandozeile eingeben.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Polygon (Zentrum,Ecke)

Kommando:

linepolygon, polygon

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert ein regelmässiges Polygon mit gegebenem Zentrum und einer Ecke.

Vorgehen:

1. Geben Sie den Grad des Polygons (Anzahl Ecken / Kanten) in der Optionen Werkzeugleiste ein. Gültige Zahlen sind 3 bis 9999.
2. Bestimmen Sie das Zentrum des Polygons mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.
3. Bestimmen Sie eine Ecke des Polygons.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Polygon (2 Ecken)

Kommando:

linepolygon2, polygon2

Optionen Werkzeugleiste:

Beschreibung:

Konstruiert ein regelmässiges Polygon mit Hilfe von zwei Ecken.

Vorgehen:

1. Geben Sie den Grad des Polygons (Anzahl Ecken / Kanten) in der Optionen Werkzeugleiste ein. Gültige Zahlen sind 3 bis 9999.
2. Bestimmen Sie die erste Ecke des Polygons mit der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.
3. Bestimmen Sie die zweite Ecke des Polygons.

CAD Werkzeugleiste:

Menü:

Zeichnen - Linie - Freihand

Kommando:

linefree, freehand

Beschreibung:

Konstruiert Freihand Linien. Dieses Werkzeug sollte sparsam eingesetzt werden da technische Zeichnungen in der Regel absolute Genauigkeit erfordern. Unter gewissen Umständen kann es aber sinnvoll sein, eine Linie mit der Maus frei zu zeichnen (z.B. für gebrochene Kanten wie in Abbildung 30 gezeigt).

Vorgehen:

1. Positionieren Sie die Maus am Startpunkt der Freihand Linie und drücken Sie dort die linke Maustaste und halten Sie sie gedrückt.
2. Bewegen Sie den Mauszeiger um die Freihand Linie zu zeichnen. Am Ende der Linie lassen Sie die Maustaste los.

Abbildung 30: Beispiel Anwendung des Freihand Linien Werkzeugs.
